板支座负筋弯折秘密 -pg游戏麻将胡了

板支座负筋

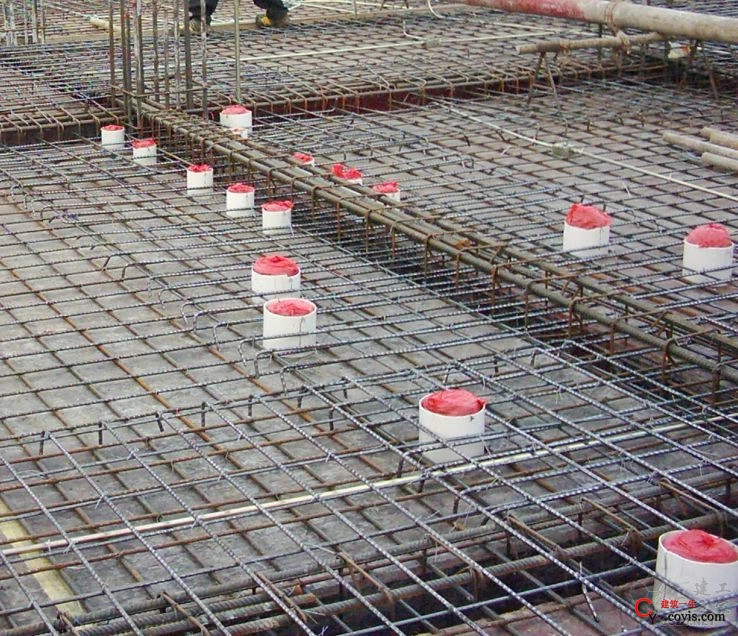

板有两种,即有梁板和无梁板。有梁板是梁与板的组合,板以梁为支座的板。无梁板即板柱结构,由柱支承板。

有梁板支座上部非贯通筋(即支座负筋)须弯折,不管是分离式配筋(即底筋加支座负筋)还是双层双向板内附加的支座负筋。弯折长度为板厚减上下保护层,见 11g101-1第92页和第94页。有梁板支座钢筋之所以要弯折,是因为板较薄,板筋直径较小,需要设置弯折来支承支座负筋。04g101-4板支座负 筋弯折下端是直接支承在板上的就是出于这样的考虑。从受力角度,这个弯折是不需要的。理论上它主要起支撑的作用,但实际上它往往是无力的,经不起踩踏的和 施工荷载的。所以,分离式配筋敝端较多。双向双向板加支座负筋就不存在这些问题,板上部双向贯通网片有足够的刚度和整体性保护附加的支座负筋免被破坏。笔 者作过试验,当板上部钢筋双向贯通时,其附加的支座负筋不设置弯折也不会被破坏。虽然规范上要求有梁板的支座负筋都要设置弯折,其实,双层双向板支座负筋 可以不需要弯折。

无梁板上部非贯通筋无需弯折,理由是无梁板通常情况下都较厚,且板直径较大,板筋刚度大,所以无需弯折,板端部弯折除外。这虽然没有文字说明,但从无梁板筋构造的图形语言可以看出来,见11g101-1第96页和第97页。

同样的道理,筏板非贯通筋也不需要弯折,不管是梁板式筏形基础还是平板式筏形基础,,筏板非贯通筋均不需要弯折,筏板封边端部除外。见11g101-3第79页和第81页。
