这是一组比较好的施工现场施工图片记载,好的工程真是赏心悦目。以此贴出,大家一起学习学习!

工程概况

工程由地下一层商铺,地上2栋33层标准层住宅成。 建筑面积:总计55253.72m2。 建筑总高均为109.5m。 该工程设计框架剪力墙结构,住宅部分为混凝土剪力墙结构。抗震设防烈度为6度。剪力墙抗震等级为三级(框架柱为四级)。本工程为丙类建筑,结构安全等级为二级。设计使用耐久年限为50年。建筑耐火等级为一级。屋面防水等级为ⅱ级。

现场图片

1、工程测量

轴线投测到构件上

轴线投测到构件上

轴线投测到构件上

轴线投测到构件上

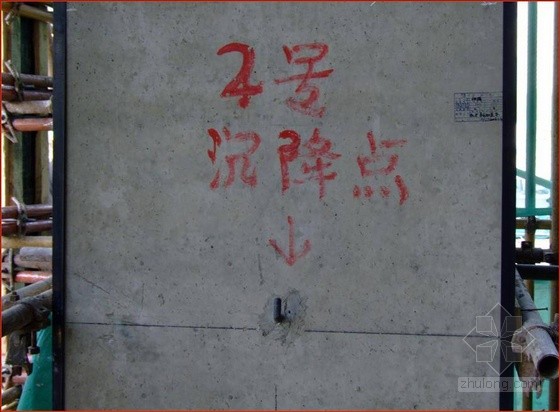

沉降观测点

沉降观测点

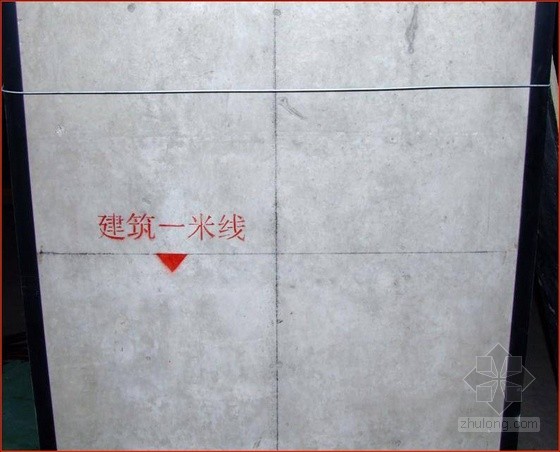

标高控制线 轴线控制线

标高控制线 轴线控制线

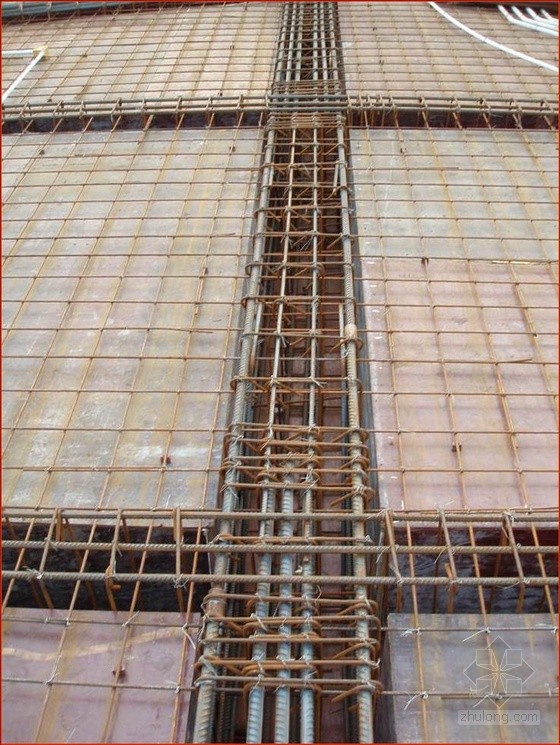

2、钢筋工程

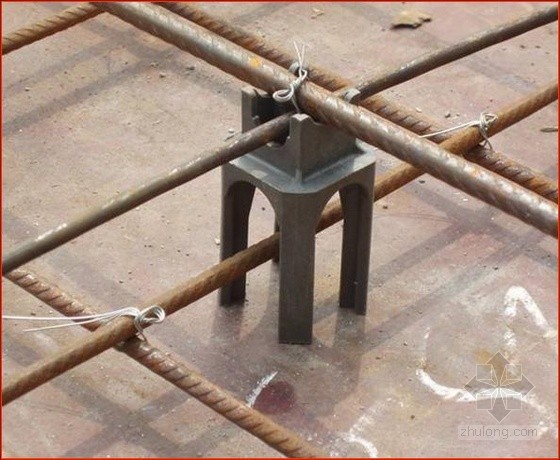

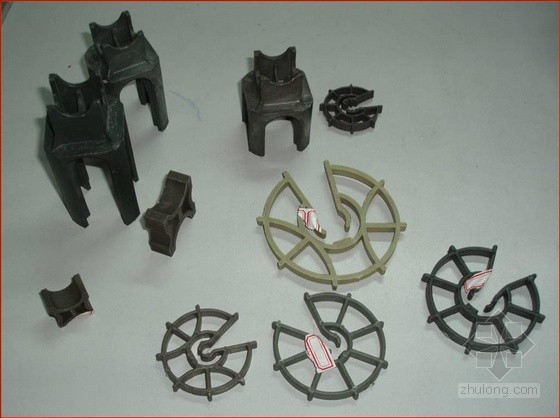

新型塑料垫块

新型塑料垫块

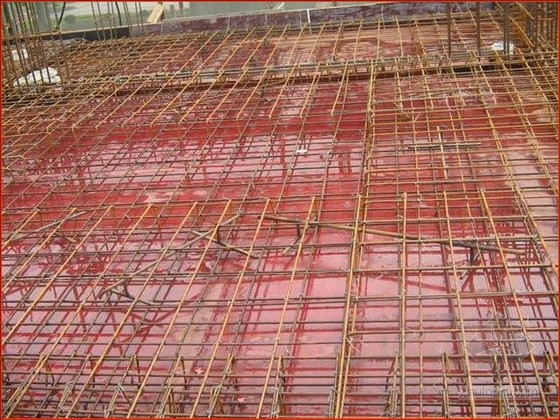

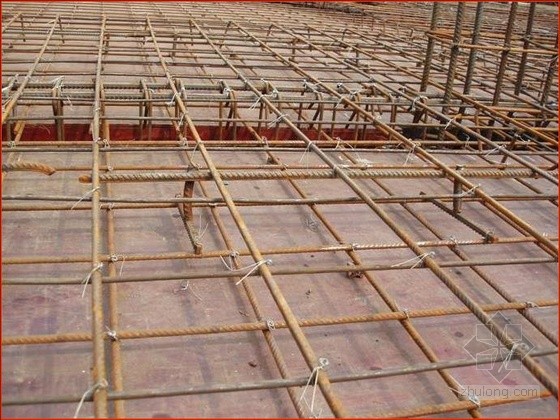

塑料马凳有效控制了双层 钢筋 之间的间距

塑料马凳有效控制了双层 钢筋 之间的间距

塑料马凳有效控制了双层 钢筋 之间的间距

塑料马凳有效控制了双层 钢筋 之间的间距

对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层 钢筋 间距,效果良好。

对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层 钢筋 间距,效果良好。

对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层 钢筋 间距,效果良好。

对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层 钢筋 间距,效果良好。

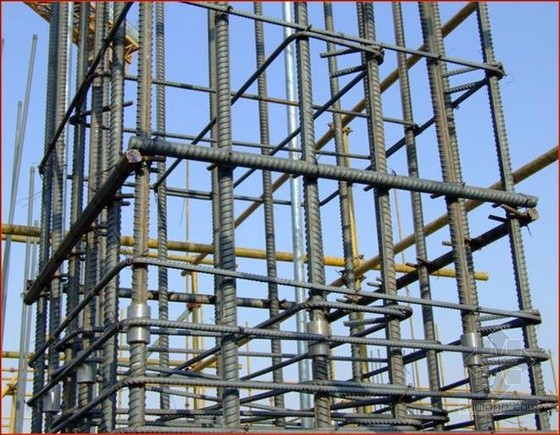

竖向钢筋采用卡具式塑料垫块定位

竖向钢筋采用卡具式塑料垫块定位

竖向钢筋采用卡具式塑料垫块定位1

竖向钢筋采用卡具式塑料垫块定位1

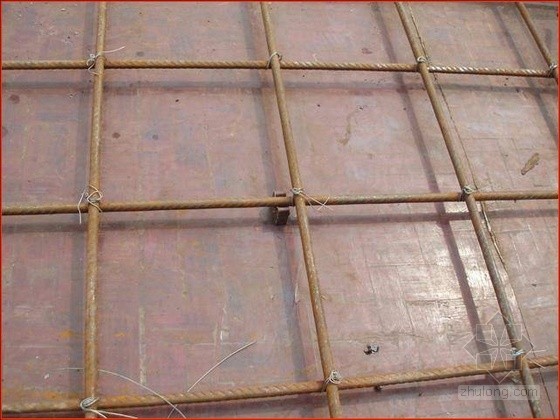

板底采用塑料垫块控制保护层。

板底采用塑料垫块控制保护层。

板底采用塑料垫块控制保护层。

板底采用塑料垫块控制保护层。

箍筋

箍筋

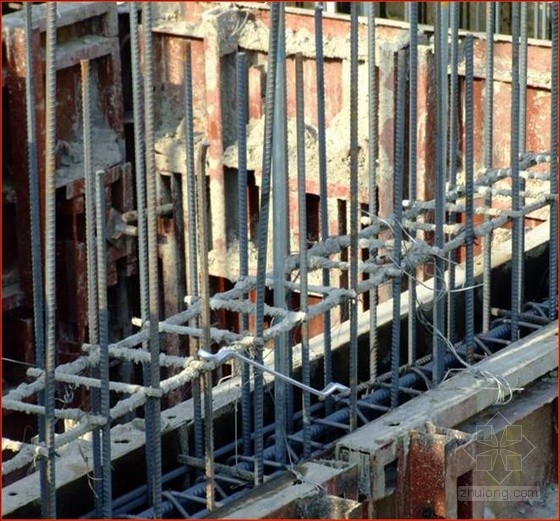

剪力墙梯子钢筋运用

剪力墙梯子钢筋运用

剪力墙梯子钢筋运用

剪力墙梯子钢筋运用

柱工具钢筋运用

柱工具钢筋运用

剪力墙工具钢筋运用

剪力墙工具钢筋运用

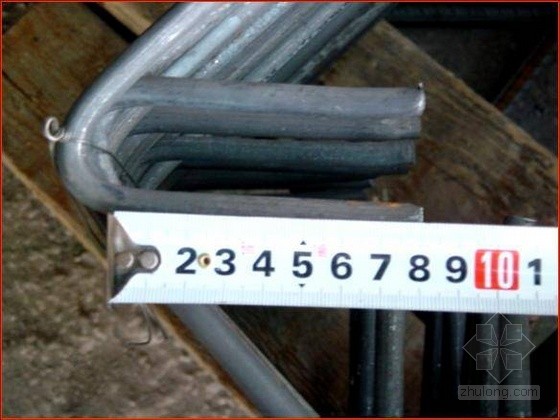

钢筋加工:i级钢筋末端需做180°弯钩,弯曲直径d取钢筋直径d的5倍,平直部分长度取钢筋直径d的5倍;箍筋弯钩135°、平直部分长度取10 d。

钢筋加工:i级钢筋末端需做180°弯钩,弯曲直径d取钢筋直径d的5倍,平直部分长度取钢筋直径d的5倍;箍筋弯钩135°、平直部分长度取10 d。

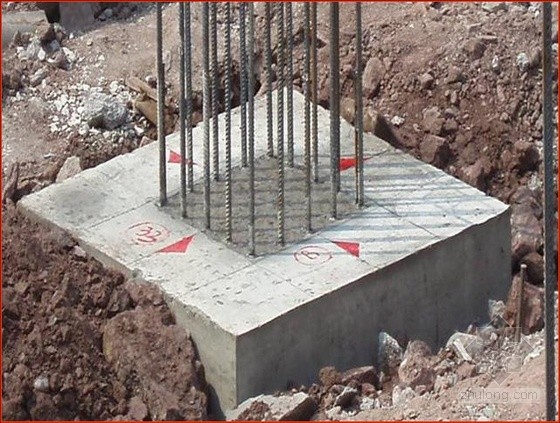

钢筋定位钢筋端头应切齐、磨去飞边毛刺,端头刷防锈漆。

钢筋定位钢筋端头应切齐、磨去飞边毛刺,端头刷防锈漆。

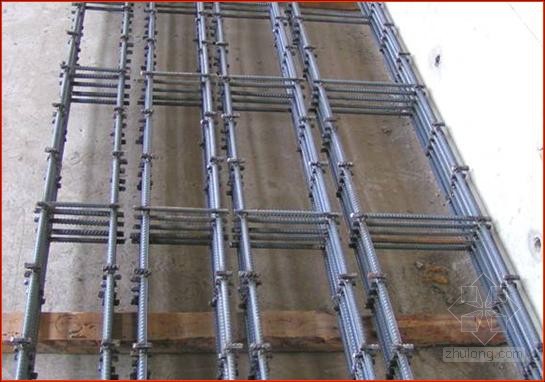

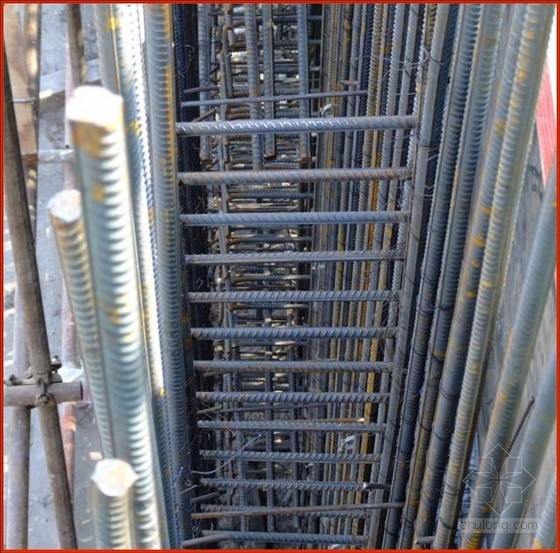

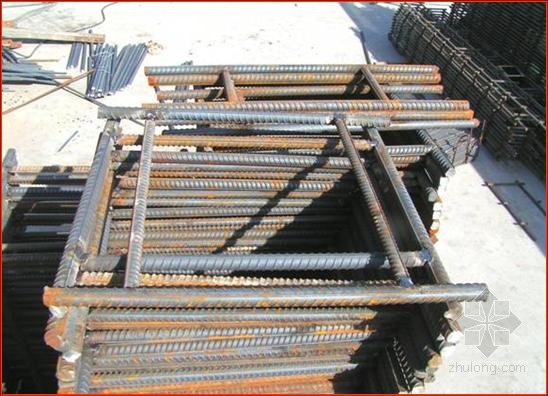

水平定位梯

水平定位梯

梁筋定位框

梁筋定位框

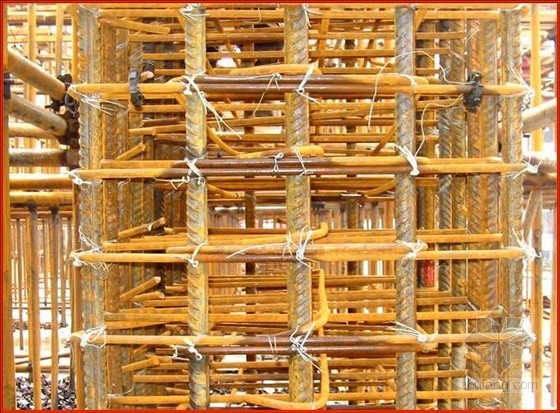

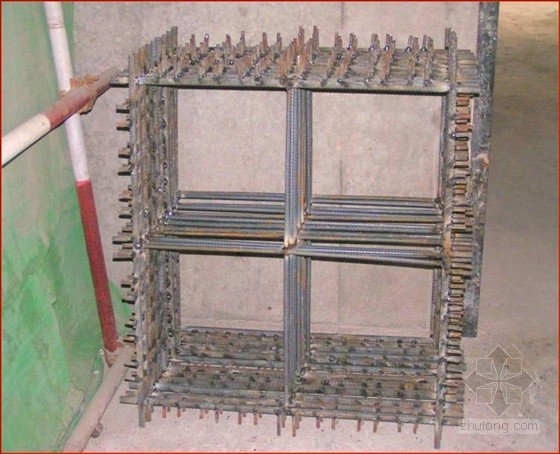

柱筋定位框

柱筋定位框

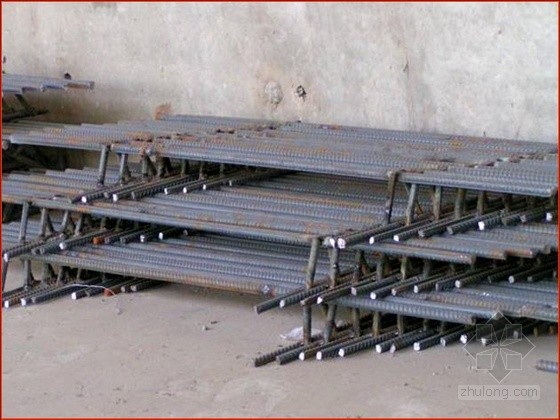

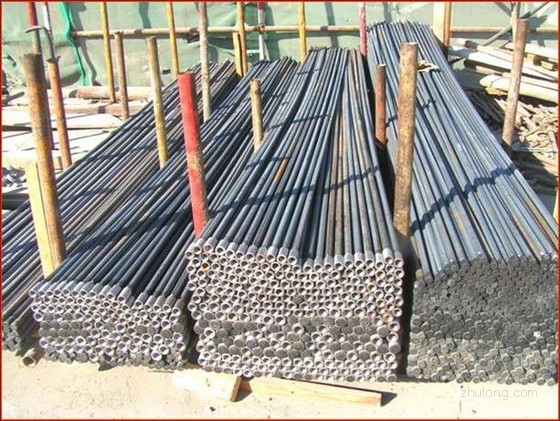

直螺纹加工钢筋用无齿锯切割下料,确保加工尺寸准确。

直螺纹加工钢筋用无齿锯切割下料,确保加工尺寸准确。

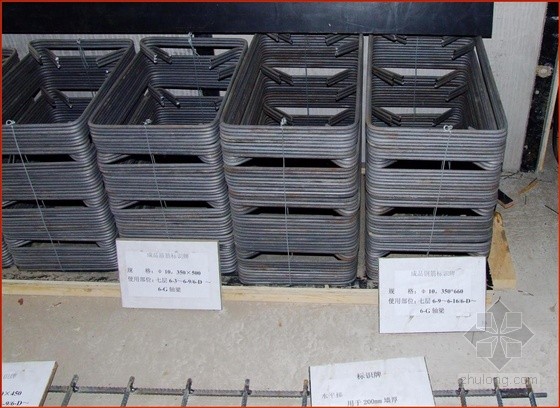

加工成型钢筋按部件绑扎,标识清晰。

加工成型钢筋按部件绑扎,标识清晰。

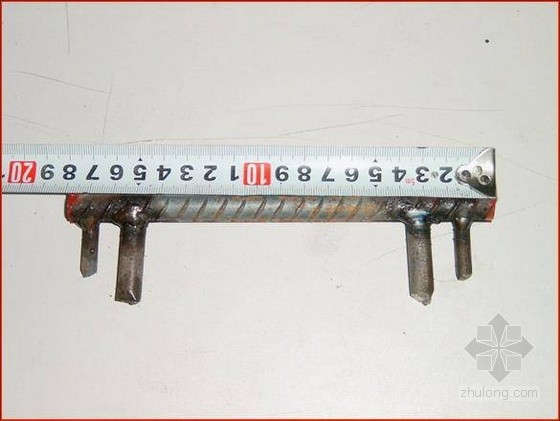

楼板钢筋马凳加工尺寸准确

楼板钢筋马凳加工尺寸准确

3、模板工程

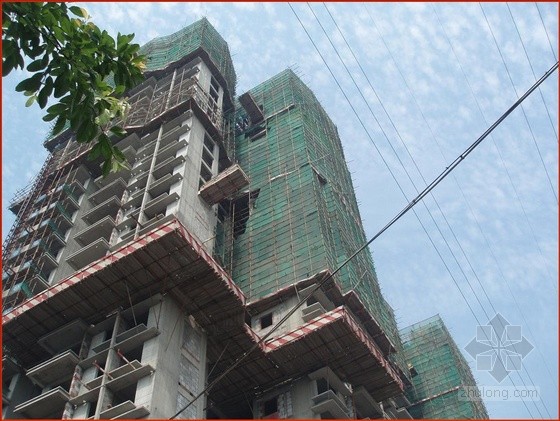

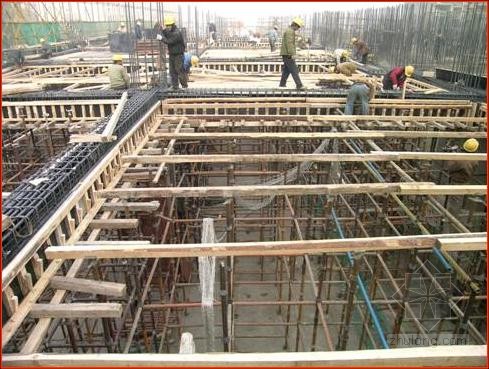

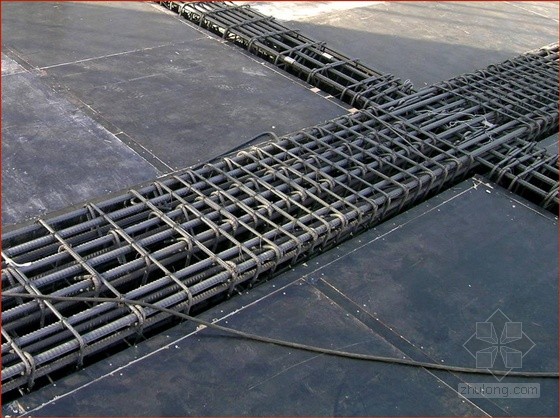

梁板柱模板的支设及细部构造的处理

模板涂刷清机油

模板涂刷清机油

 配模时梁柱节点、梁梁节点作为工序控制的重点,对确保混凝土成型后的观感质量非常重要。

配模时梁柱节点、梁梁节点作为工序控制的重点,对确保混凝土成型后的观感质量非常重要。

 配模时梁柱节点、梁梁节点作为工序控制的重点,对确保混凝土成型后的观感质量非常重要。

配模时梁柱节点、梁梁节点作为工序控制的重点,对确保混凝土成型后的观感质量非常重要。

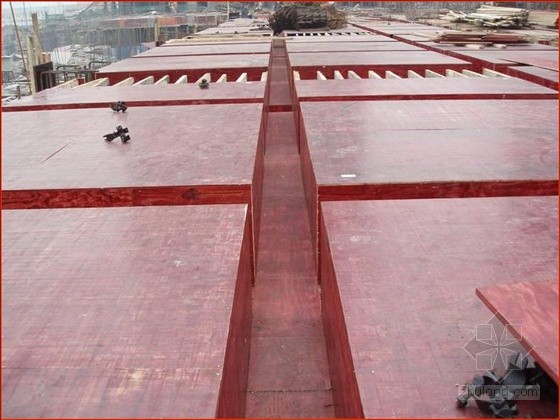

楼面模板铺设方法

楼面模板铺设方法

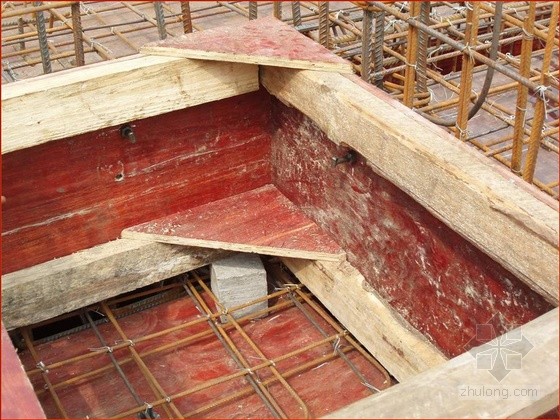

吊模位置采用同强度、等厚度的混凝土垫块控制,确保吊模不下沉。

吊模位置采用同强度、等厚度的混凝土垫块控制,确保吊模不下沉。

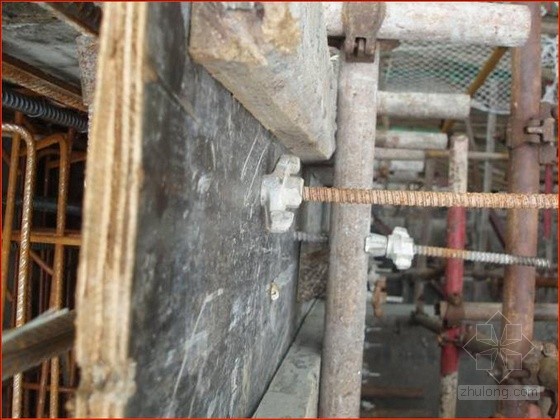

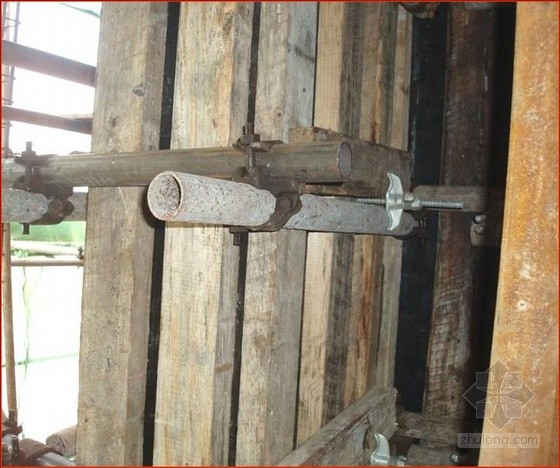

柱墙模板采用高强螺杆进行加固,确保柱墙断面准确。

柱墙模板采用高强螺杆进行加固,确保柱墙断面准确。

柱墙模板采用高强螺杆进行加固,确保柱墙断面准确。

柱墙模板采用高强螺杆进行加固,确保柱墙断面准确。

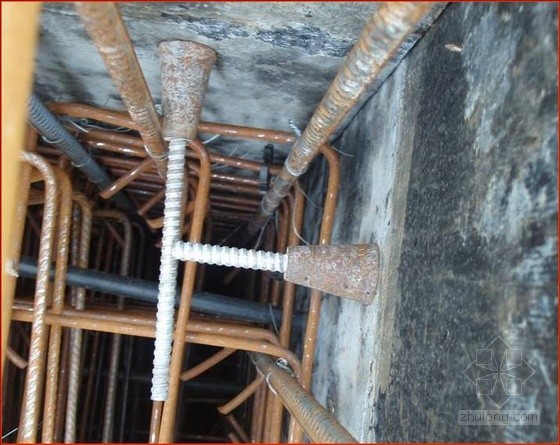

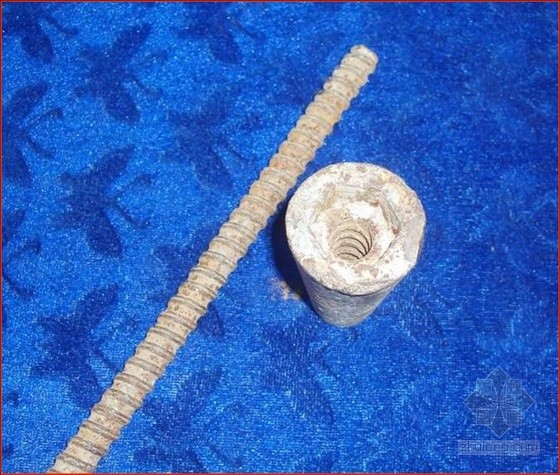

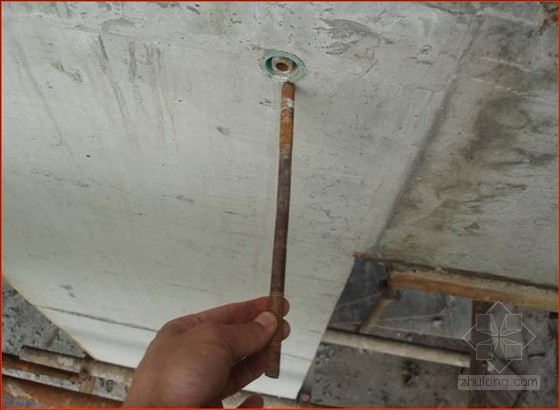

内置连接螺杆

内置连接螺杆

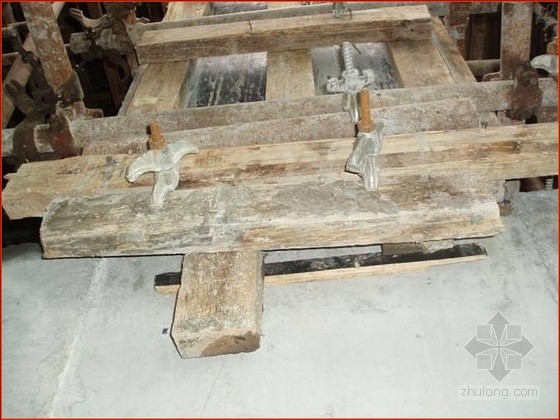

外侧固定方式

外侧固定方式

上层柱模根部加固示意

上层柱模根部加固示意

步步紧

步步紧

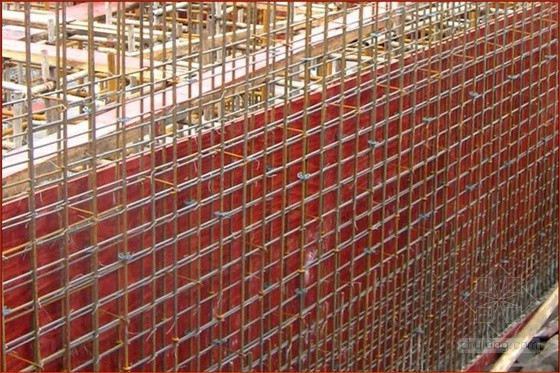

步步紧加固柱模板

梁柱断面采用“步步紧”进行加固,大大降低了劳动强度,有效控制阳角漏浆的质量通病。

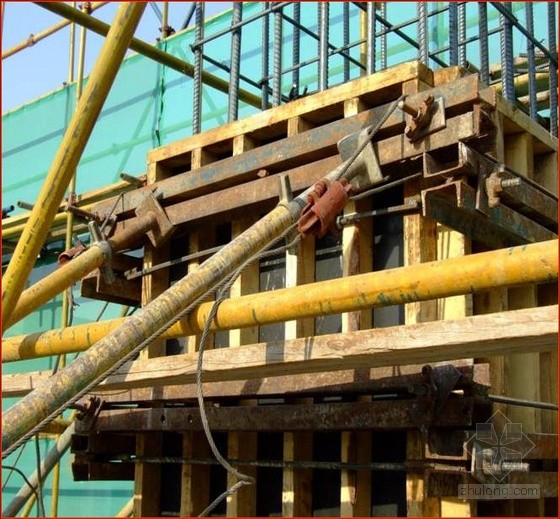

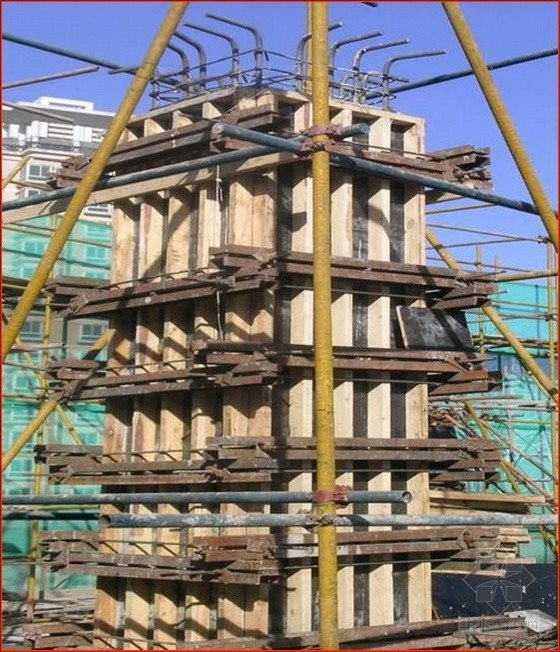

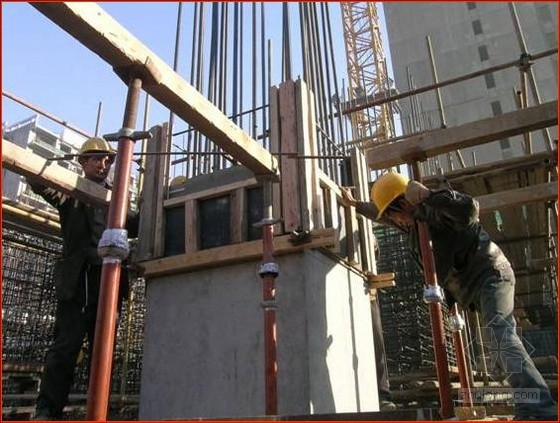

框架柱模板现场支设

框架柱模板现场支设

框架柱模板支设

框架柱模板支设

梁柱接头模板

梁柱接头模板:采用18mm厚的多层板定型加工制作,严格控制加工尺寸

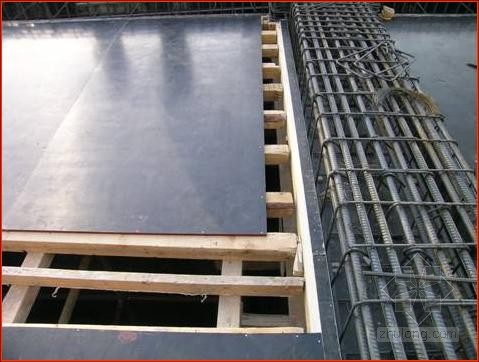

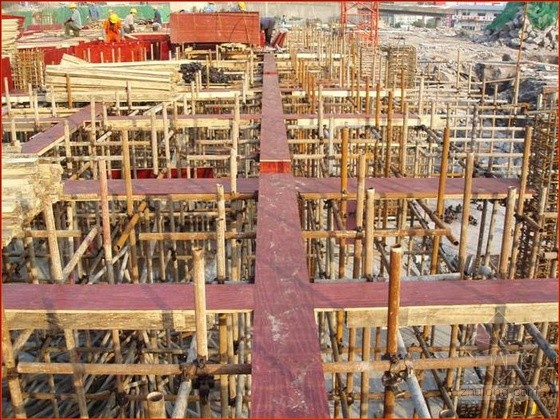

楼板模板

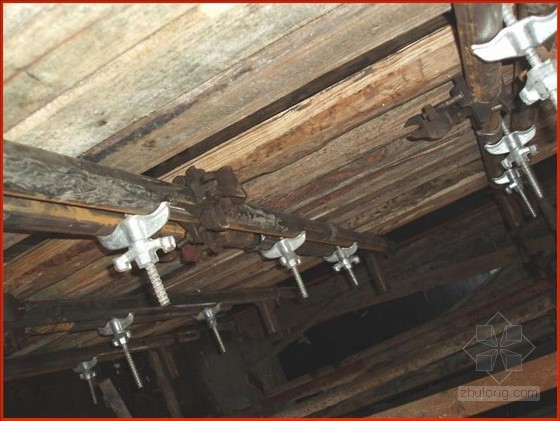

楼板模板:模板支撑体系经过严格验算,并履行审批手续,确保支撑体系的刚度、强度及稳定性。严格控制模板起拱高度,跨度大于或等 于4m的梁板按2/1000起拱。跨度8.4m楼板按1.5cm起拱。

铺龙骨

铺龙骨

外墙上下层接缝处预留模板加固连接件,使其接缝严密。

外墙上下层接缝处预留模板加固连接件,使其接缝严密。

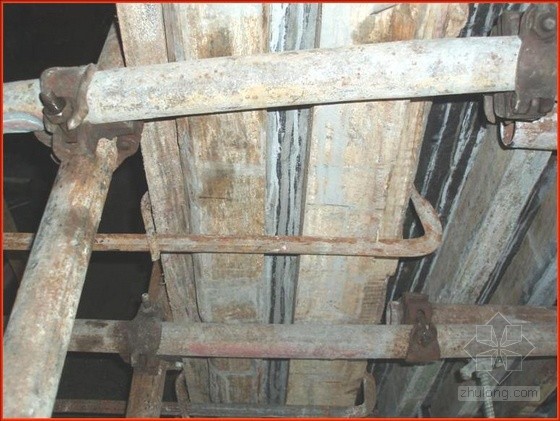

可拆卸连接螺杆

可拆卸连接螺杆

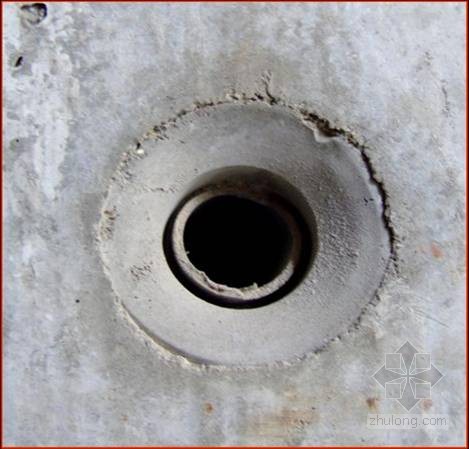

拉丝杆螺栓孔

拉丝杆螺栓孔

4、混凝土工程

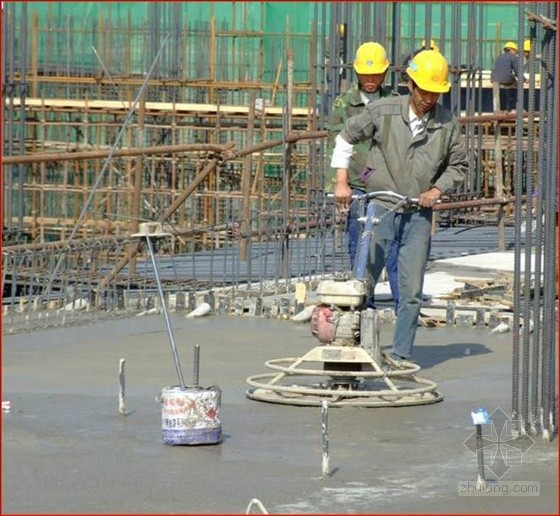

混凝土抹光机

混凝土抹光机

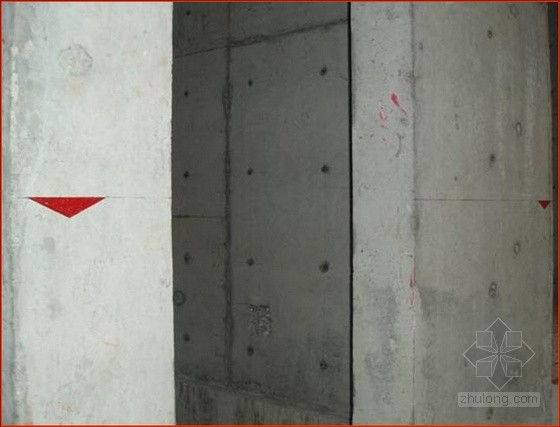

标高控制线

标高控制线

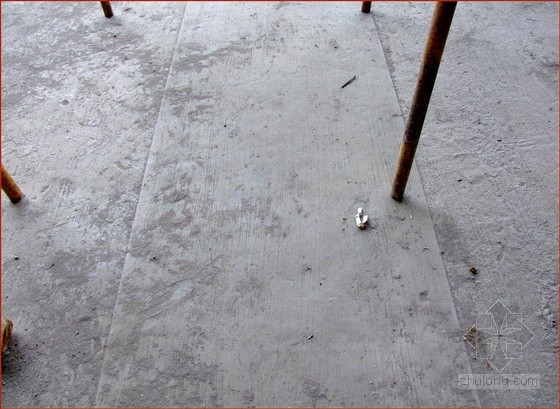

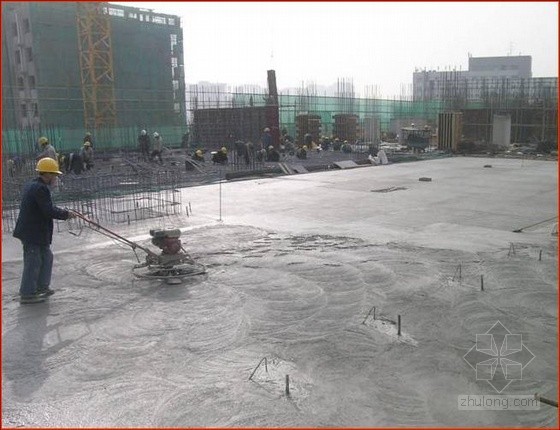

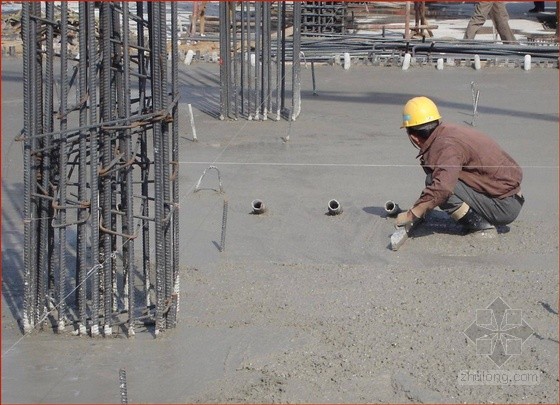

楼板混凝土浇筑

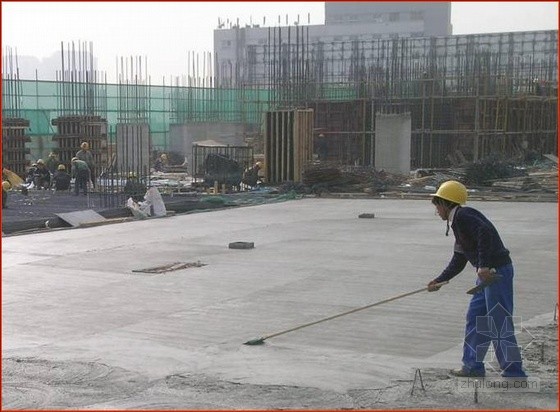

楼板混凝土浇筑:混凝土初凝前用2m刮杠沿四周墙的墙根处向中间刮平,再用压光机压实。终凝前用木摸子搓平,再用铁摸子压实2-3遍,表面塑料条帚扫毛

表面塑料条帚扫毛

表面塑料条帚扫毛

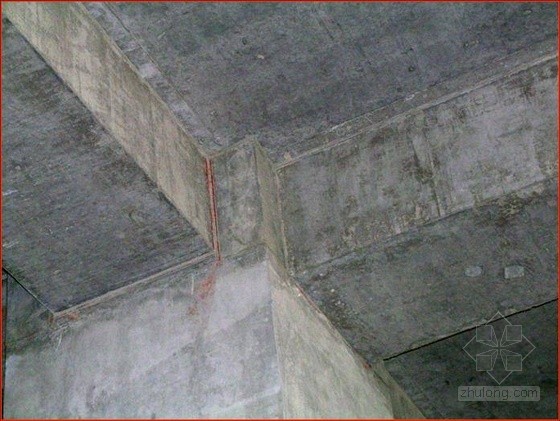

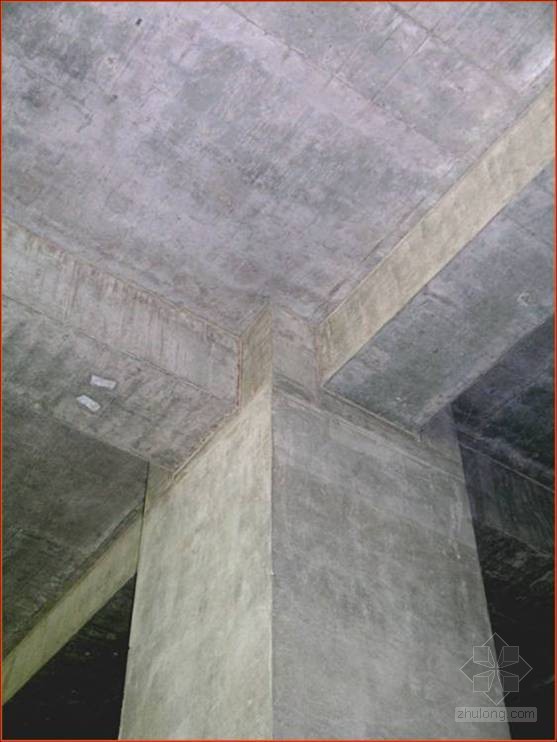

梁柱节点尺寸准确,线角平直,混凝土接缝平整密实,无掉角、掉皮、漏浆、夹渣现象

梁柱节点尺寸准确,线角平直,混凝土接缝平整密实,无掉角、掉皮、漏浆、夹渣现象

梁柱接头模板拆模后效果

梁柱接头模板拆模后效果

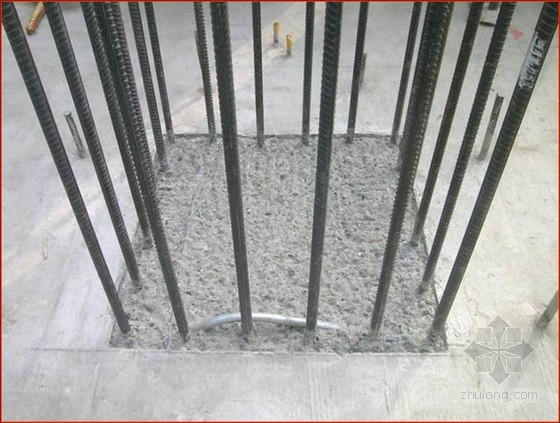

框架柱根部处理

框架柱根部处理

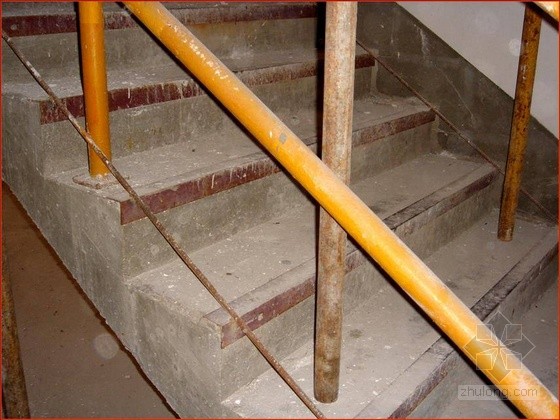

楼梯踏步

楼梯踏步

梁柱接头模板拆模后效果

梁柱接头模板拆模后效果

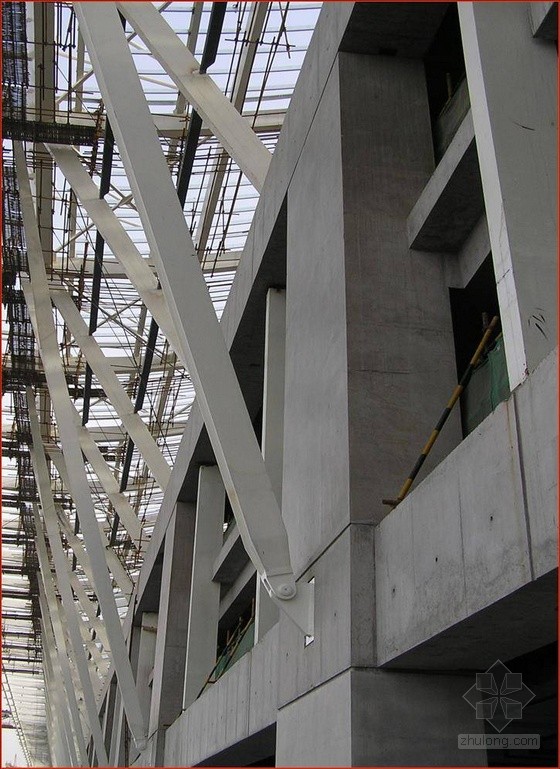

混凝土外观质量

混凝土外观质量

混凝士后浇带

混凝士后浇带

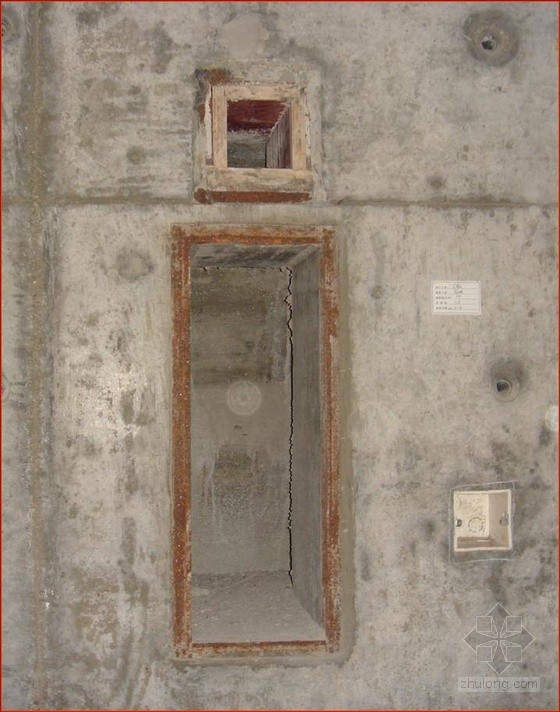

预留洞、盒

预留洞、盒

门洞、构造柱细部

门洞、构造柱细部

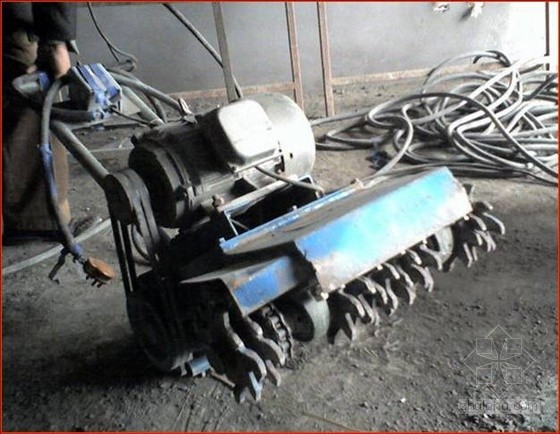

混凝土地面清灰机

混凝土地面清灰机

混凝土外观质量02

混凝土外观质量02

质量责任标识

质量责任标识

5、保温节能

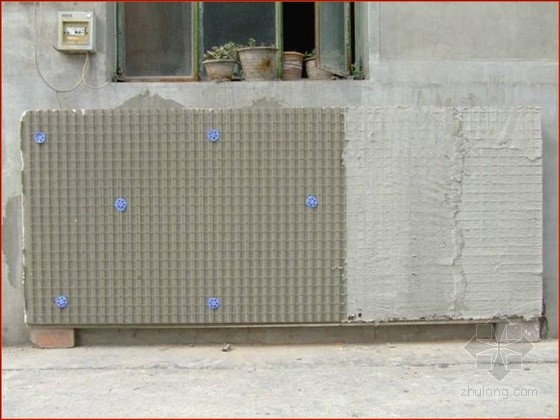

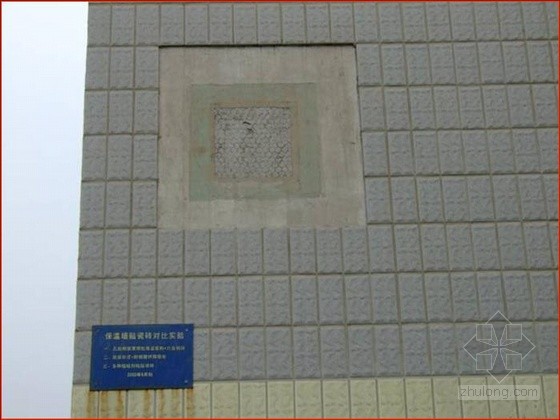

保温试验墙

保温试验墙

保温试验墙

保温试验墙

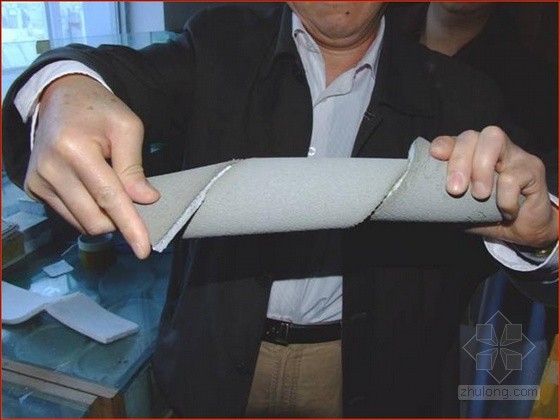

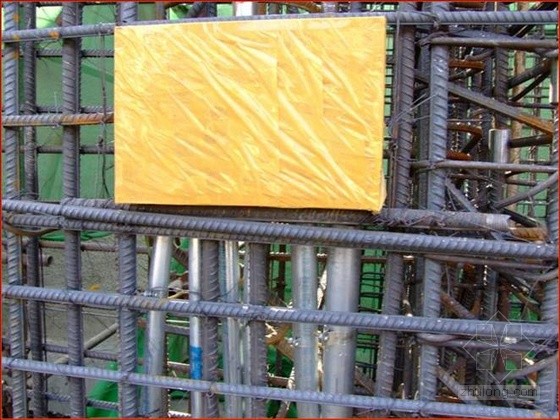

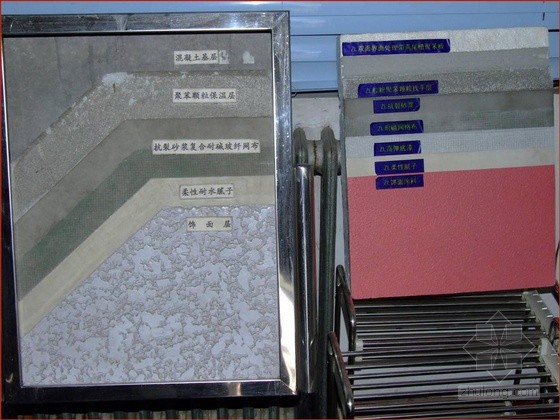

聚苯板保温层

聚苯板保温层

聚苯板保温层

聚苯板保温层

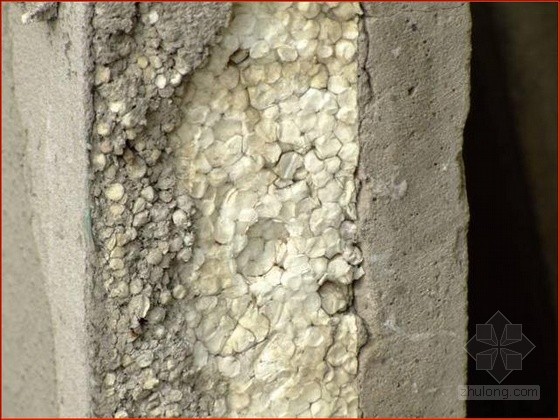

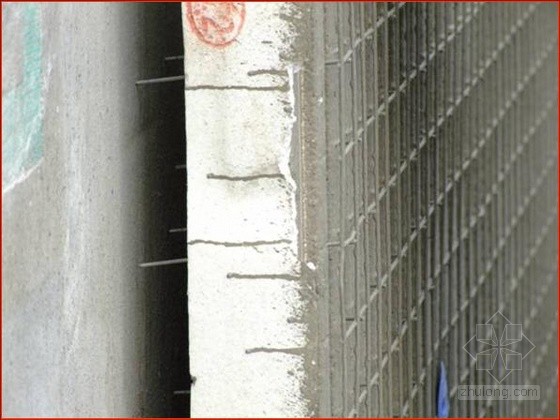

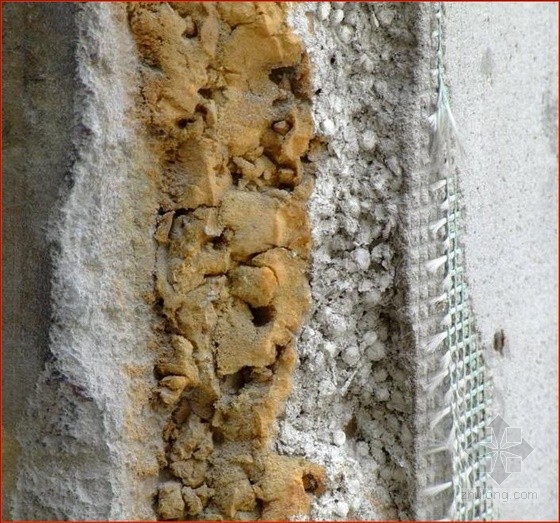

胶粉聚苯颗粒保温砂浆运用 (图中黄颜色-- 聚氨酯保温层)

胶粉聚苯颗粒保温砂浆运用 (图中黄颜色– 聚氨酯保温层)

胶粉聚苯颗粒保温砂浆运用 (图中黄颜色-- 聚氨酯保温层)

胶粉聚苯颗粒保温砂浆运用 (图中黄颜色– 聚氨酯保温层)

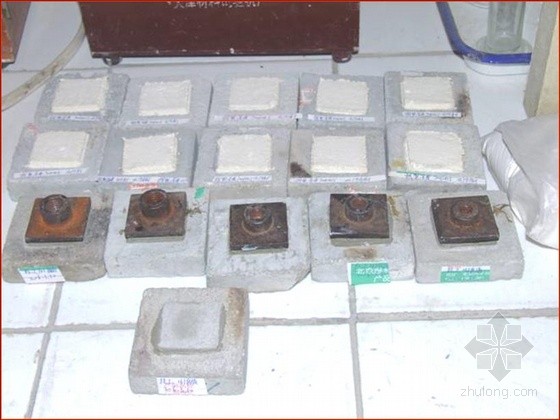

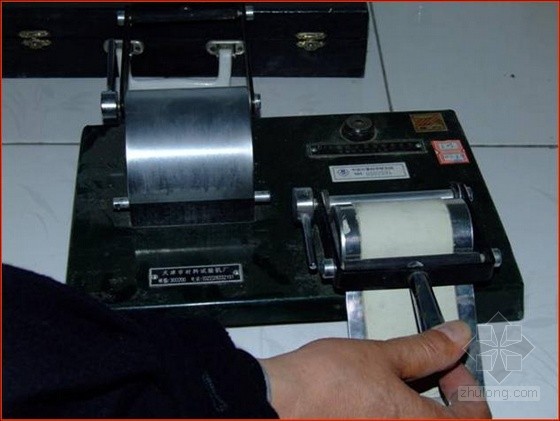

抗拔试件

抗拔试件

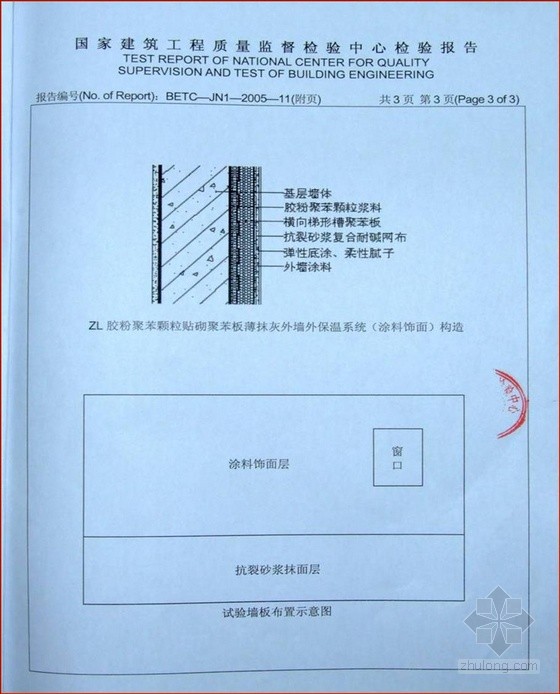

胶粉聚苯颗粒保温砂浆运用——质量保证资料

胶粉聚苯颗粒保温砂浆运用——质量保证资料

抗裂砂浆应达到的要求

抗裂砂浆应达到的要求

抗裂砂浆应达到的要求

抗裂砂浆应达到的要求

6、砌体工程

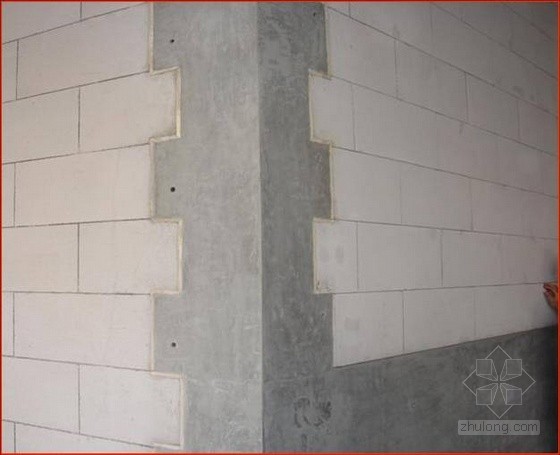

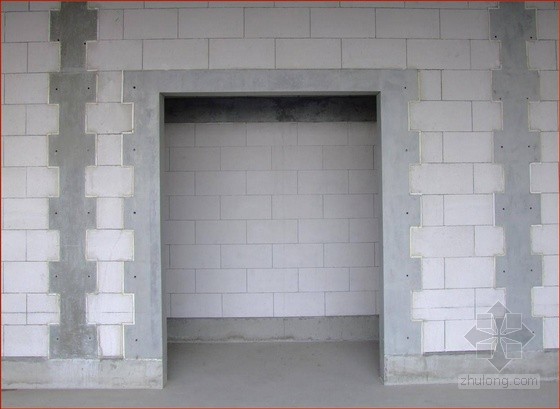

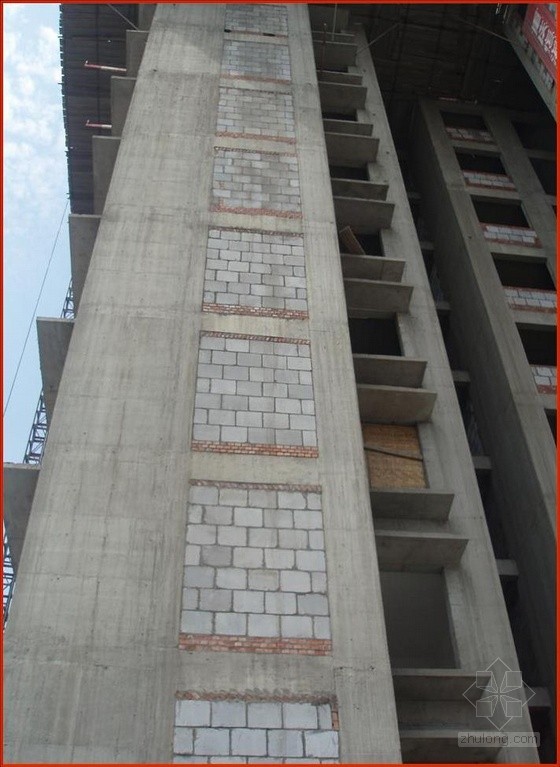

门洞、构造柱细部

门洞、构造柱细部

门洞、构造柱细部

门洞、构造柱细部

门洞、构造柱细部

门洞、构造柱细部

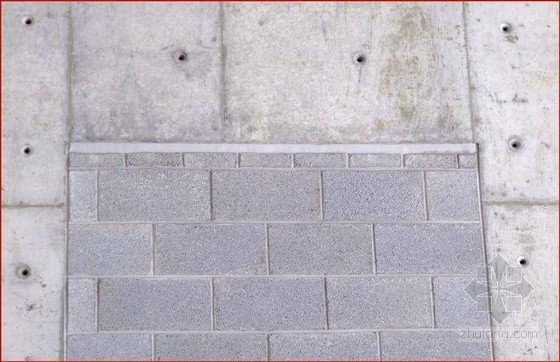

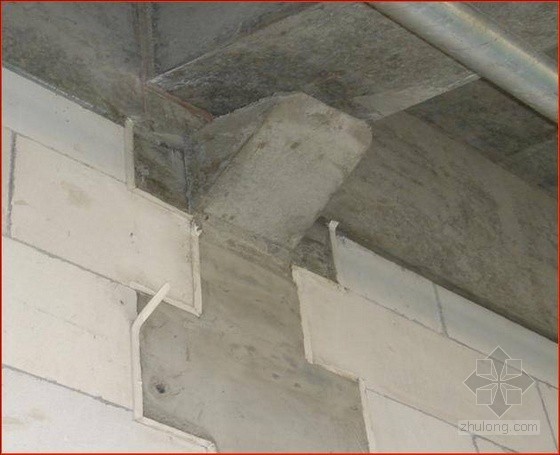

填充墙后塞口 —— 采用加膨胀剂的细石混凝土填塞

填充墙后塞口 —— 采用加膨胀剂的细石混凝土填塞

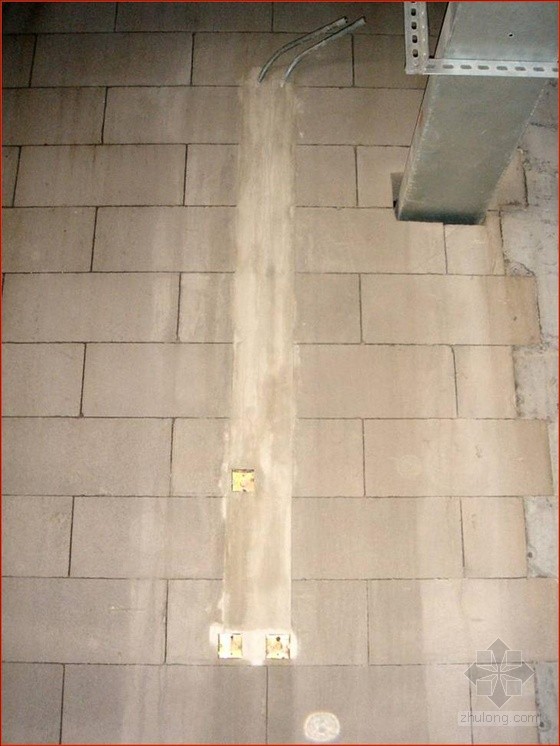

预埋电线管切割墙体后抹灰补平

预埋电线管切割墙体后抹灰补平

7、水电安装及其他

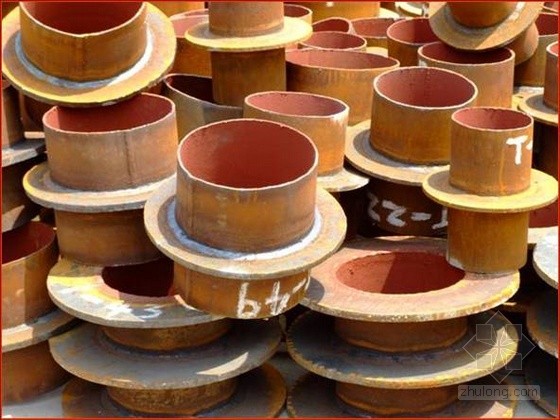

预埋件、预埋导管

预埋件、预埋导管

预埋件、预埋导管

预埋件、预埋导管

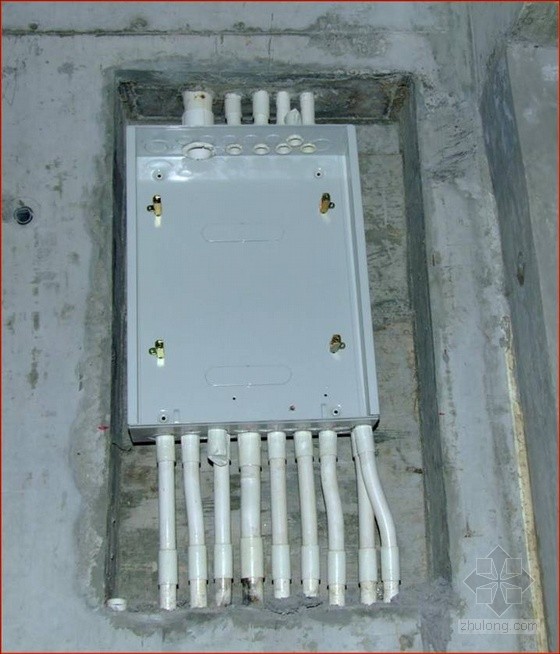

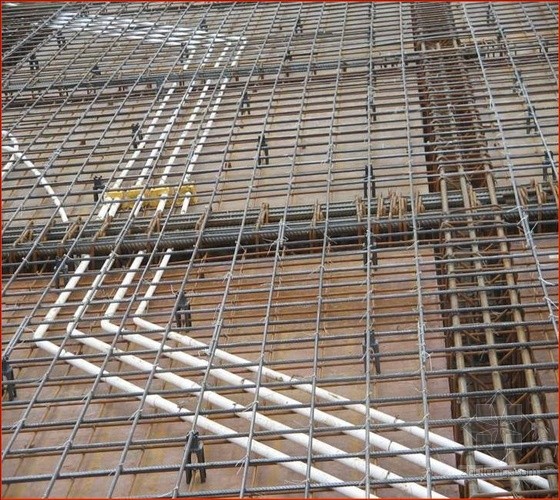

混凝土墙体中的预留导管、线盒

混凝土墙体中的预留导管、线盒

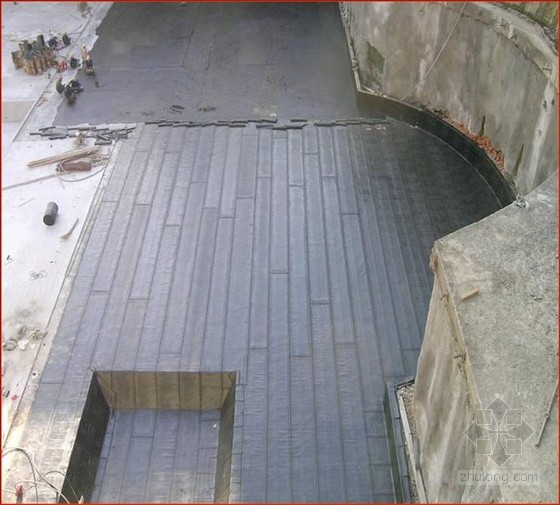

底板sbs防水卷材施工

底板sbs防水卷材施工

预埋电线管切割墙体后抹灰补平

预埋电线管切割墙体后抹灰补平

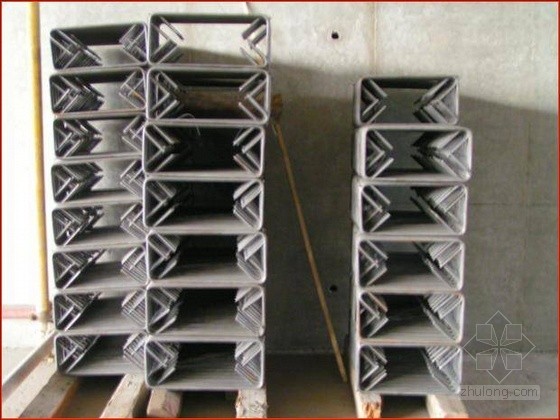

楼板预留洞模板

楼板预留洞模板

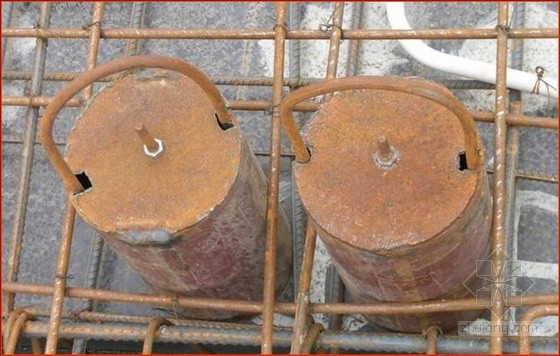

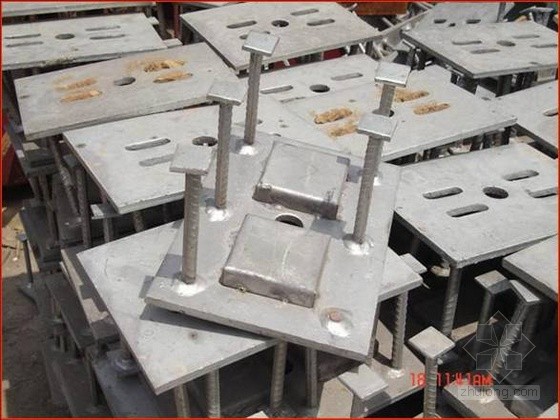

预留洞口模板

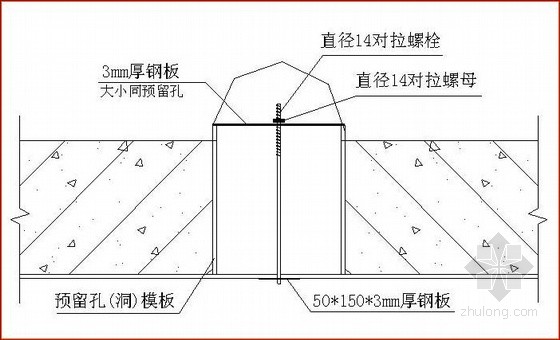

预留洞口模板:直径14废弃外墙对拉螺栓与钢板加工而成,解决了浇筑混凝土时模板上浮,容易偏位,固定不牢的问题。取得了较好的施工效果。

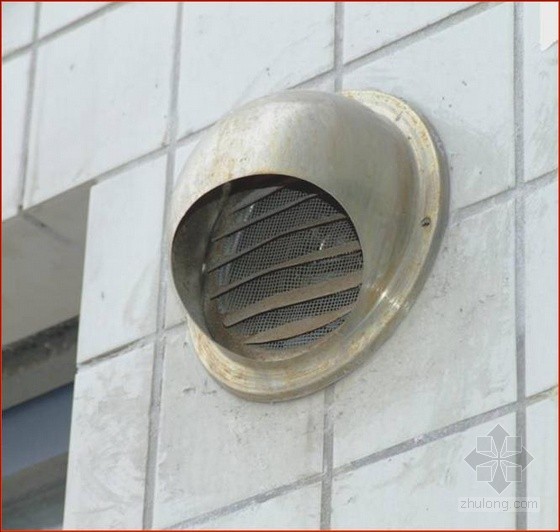

专用屋面排烟囱、卫生间排气囱1

专用屋面排烟囱、卫生间排气囱1

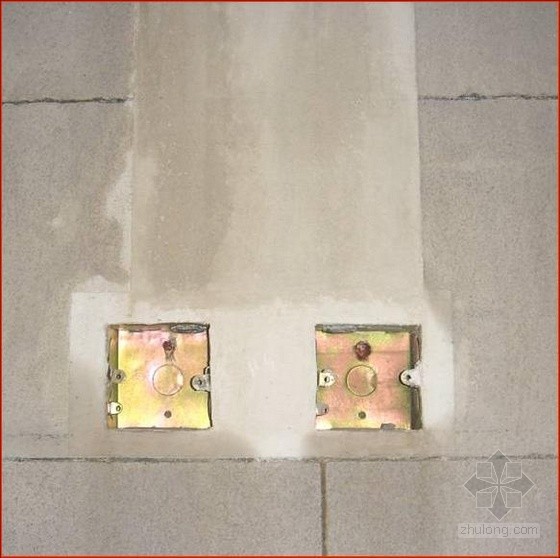

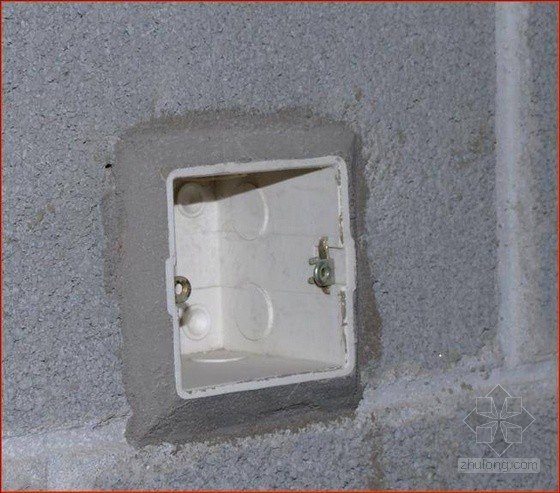

砌体中预埋线盒

砌体中预埋线盒:线管在砌体空洞中穿过,线盒固定牢固,并且留设考虑了与以后抹灰层相平

预埋箱盒采用短配加套法

预埋箱盒采用短配加套法

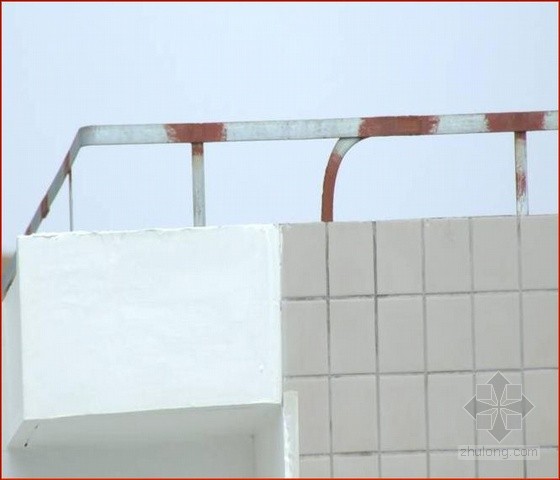

避雷带平面煨弯

避雷带平面煨弯

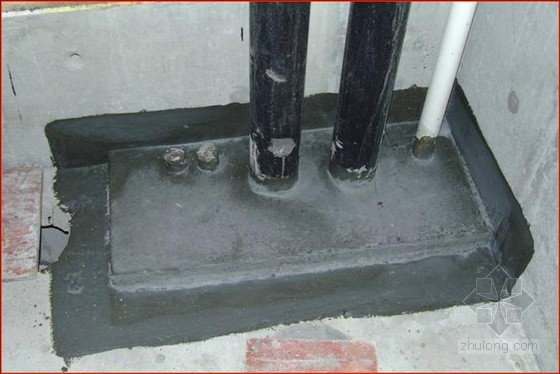

管道穿楼板防水处理

管道穿楼板防水处理
