混凝土结构用材料3.1——解读《gb55008-pg游戏麻将胡了

在建设部发布的最新gb55008-2021 混凝土结构通用规范中，其第3.1节接详细介绍了“混凝土结构中混凝土材料的相关要求”。

《gb55008-2021 混凝土结构通用规范》自2022年1月1日起实施。本规范为强制性工程建设规范，全部条文必须严格执行。现行工程建设标准相关强制性条文同时废止。现行工程建设标准中有关规定与本规范不一致的，以本规范的规定为准。

注：“本条文说明不具备与规范正文同等的法律效力，仅供使用者作为理解和把握规范规定的参考。”

3.1.1 结构混凝土用水泥主要控制指标应包括凝结时间、安定性、胶砂强度和氯离子含量。水泥中使用的混合材品种和掺量应在出厂文件中明示。

3.1.2 结构混凝土用砂应符合下列规定：

1 砂的坚固性指标不应大于10％；对于有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土，砂的含泥量和泥块含量分别不应大于3.0％和1.0％，坚固性指标不应大于8％；高强混凝土用砂的含泥量和泥块含量分别不应大于2.0％和0.5％；机制砂应按石粉的亚甲蓝值指标和石粉的流动比指标控制石粉含量。

2 混凝土结构用海砂必须经过净化处理。

3 钢筋混凝土用砂的氯离子含量不应大于0.03％，预应力混凝土用砂的氯离子含量不应大于0.01％。

条文说明（节选）：海砂用于混凝土结构，必须进行净化处理，并保证氯离子含量符合本条要求。研究和工程实践证明，经净化处理合格的海砂用于混凝土结构，其力学性能和耐久性能与河砂配置的混凝土相当。。。。氯离子含量符合要求才能有效控制长期服役中混凝土结构的钢筋锈蚀。

3.1.3 结构混凝土用粗骨料的坚固性指标不应大于12％；对于有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土，粗骨料中含泥量和泥块含量分别不应大于1.0％和0.5％，坚固性指标不应大于8％；高强混凝土用粗骨料的含泥量和泥块含量分别不应大于0.5％和0.2％。

3.1.4 结构混凝土用外加剂应符合下列规定：

1 含有六价铬、亚硝酸盐和硫氰酸盐成分的混凝土外加剂，不应用于饮水工程中建成后与饮用水直接接触的混凝土。（条文说明（节选）：含有六价铬、亚硝酸盐和硫氰酸盐成分的混凝土外加剂对人类健康有危害。）

2 含有强电解质无机盐的早强型普通减水剂、早强剂、防冻剂和防水剂，严禁用于下列混凝土结构：（条文说明（节选）：这些成分和混凝土使用条件会造成金属锈蚀和混凝土性能劣化。）

1）与镀锌钢材或铝材相接触部位的混凝土结构；

2）有外露钢筋、预埋件而无防护措施的混凝土结构；

3）使用直流电源的混凝土结构；

4）距离高压直流电源100m以内的混凝土结构。

3 含有氯盐的早强型普通减水剂、早强剂、防水剂和氯盐类防冻剂，不应用于预应力混凝土、钢筋混凝土和钢纤维混凝土结构。（条文说明（节选）：这些物质会造成混凝土耐久性和安全性隐患。）

4 含有硝酸铵、碳酸铵的早强型普通减水剂、早强剂和含有硝酸铵、碳酸铵、尿素的防冻剂，不应用于民用建筑工程。（条文说明（节选）：这些物质在碱性条件下会释放刺激性气体，造成环境污染和影响健康。）

5 含有亚硝酸盐、碳酸盐的早强型普通减水剂、早强剂、防冻剂和含有硝酸盐的阻锈剂，不应用于预应力混凝土结构。（条文说明（节选）：这些物质会造成预应力筋腐蚀和晶格腐蚀，导致安全性和耐久性隐患。）

3.1.5 混凝土拌合用水应控制ph、硫酸根离子含量、氯离子含量、不溶物含量、可溶物含量；当混凝土骨料具有碱活性时，还应控制碱含量；地表水、地下水、再生水在首次使用前应检测放射性。

条文说明（节选）：采用满足饮用水要求的自来水时，本条规定的指标都可以满足要求。

3.1.6 结构混凝土配合比设计应按照混凝土的力学性能、工作性能和耐久性要求确定各组成材料的种类、性能及用量要求。当混凝土用砂的氯离子含量大于0.003％时，水泥的氯离子含量不应大于0.025％，拌合用水的氯离子含量不应大于250mg/l。

延伸阅读：jgj55-2011 普通混凝土配合比设计规程

3.1.7 结构混凝土采用的骨料具有碱活性及潜在碱活性时，应采取措施抑制碱骨料反应，并应验证抑制措施的有效性。

延伸阅读：jgj/t259-2012 混凝土结构耐久性修复与防护技术规程第5章

3.1.8 结构混凝土中水溶性氯离子最大含量不应超过表3.1.8的规定值。计算水溶性氯离子最大含量时，辅助胶凝材料的量不应大于硅酸盐水泥的量。

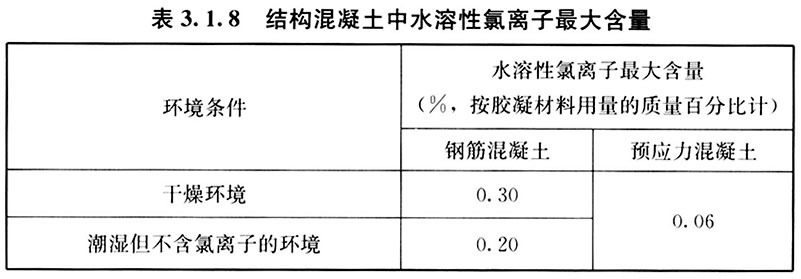

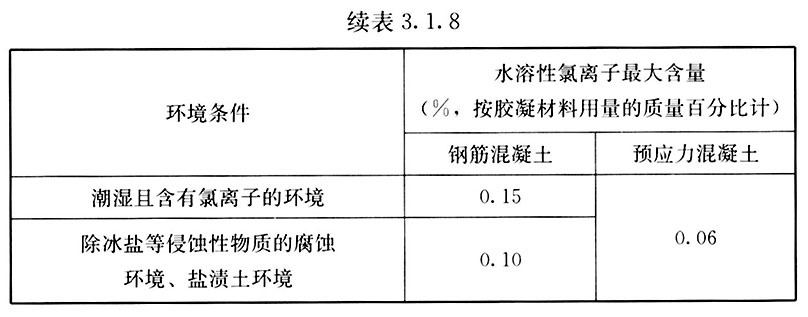

表3.1.8-结构混凝土中水溶性氯离子最大含量表3.1.8-结构混凝土中水溶性氯离子最大含量02

小编注：本条规定了混凝土中水溶性氯离子含量限值及计算方法

本文附件下载地址

下载链接：

提取码，获取方式如下

验证码获取教程（如您不知如何操作，）

声明：建筑一生网提供的所有资料均来自互联网下载，纯属学习交流。如侵犯您的pg游戏试玩的版权请联系pg游戏试玩，我们会尽快整改。请网友下载后24小时内删除！

pg游戏麻将胡了的联系方式：发送邮件至

混凝土结构用材料3.1——解读《gb55008-pg游戏麻将胡了

取消回复

文章目录

置顶推荐

混凝土结构用材料3.1——解读《gb55008-pg游戏麻将胡了

取消回复

文章目录

置顶推荐

相关文章
